夾式管道和表面溫度傳感器
夾式管道和表面溫度傳感器概述
防水夾式管道和表面?zhèn)鞲衅鞯?測溫儀是 NTC 或 PTC 型芯片熱敏電阻，位于密封在聚合物外殼中的陶瓷/金屬靴組件上，并提供靈活的雙電纜連接。外殼配有用于管道連接的彈簧金屬夾。適合在高凝露和偶爾浸入水中的條件下使用。典型應用包括燃?xì)忮仩t控制、生活用水系統、空調、散熱器進出水口、電動淋浴器和自動售貨機。
產品特點
●適合在高凝露和偶爾浸入水中的條件下使用
●低溫梯度（140°F 時<1.8°F（60°C 時<1°C））
●傳感元件與鞋電隔離（在 500V 時隔離 >20M Ω）
●適用于管徑的夾子范圍
●0.51 英寸至 1.18 英寸（13 毫米至 30 毫米）
●對不規則管道進行自我調整
●與傳統浸入式探頭相比具有成本優勢
●快速響應時間 典型值為 1.5 秒- 3.0 秒
●夾式管道溫度傳感器（防水型）符合 IP46 標準（帶有封裝的接頭片）
●夾式管道溫度傳感器符合IP44標準
產品參數
| zui低工作溫度 | 32°F (0°C) |
| zui高溫度 |
212°F (100°C)（傳感器） 185°F (85°C)（外殼） |
| 耗散系數 | ≥2mW/K（安裝在 77°F (25°C) 的銅管上） |
| 隔離電壓 | 500伏直流電 |
| 夾力 | <50N 用于在管道上安裝/拆卸 5N 不會導致管道旋轉 |
| 探頭材質 | 鍍黃銅 |
| 纜線材質 | 尼龍 |
| 選項 |
其他電阻溫度特性 其他電線長度 特殊管道尺寸 |
| 傳感器類型 | 響應時間（秒） |
| NTC | ≤4（至 90% 電壓變化） |
| 正溫度系數 | ≤4 至 TNF 41°F (5°C)（傳感器應用于 TNF 73.4°F (23°C) 的管道） |
應用
●燃?xì)忮仩t控制
●生活用水系統
●空調
●散熱器進出水口
●電動花灑
●自動售貨機

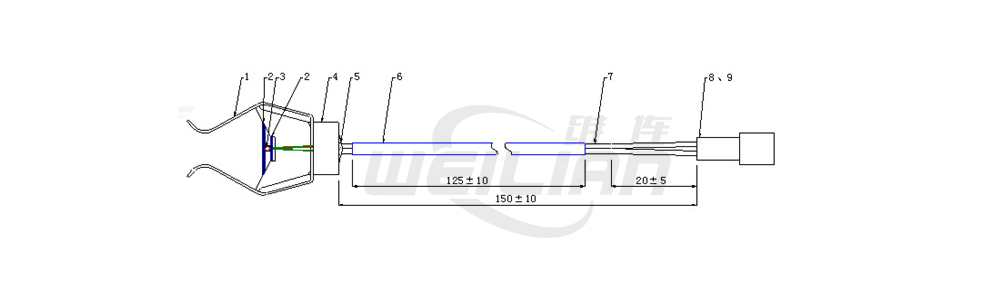

尺寸圖
文檔下載： 夾式管道和表面溫度傳感器
