緊湊型溫度變傳感器工業PT100溫度傳感器采用PT 100(1/3B級) 作為信號測量元件， 并經過計算機自動測試， 用激光調阻工藝進行了寬溫度范圍的零點和靈敏度溫度補償。放大電路位于不銹鋼殼體內，將傳感器信號轉換為標準輸出信號， 充分發揮了傳感器的技術優勢， 使T系列溫度傳感器具有優異的性能。它抗干擾、過載、溫度漂移小、穩定性高，具有很高的測量精度，是工業自動化領域理想的溫度測量儀表。
產品參數
測量介質：液體、氣體
測量范圍：-50~150℃
測量元件：1*Pt100(1/3B級)
輸出信號：4~20mA
供電范圍：9~36VDC
響應時間：~18s(符合IEC 60751， 0.4/s水流， 10℃步進)
穩定性能：±0.1%FS/年
接通時間：400ms
防護等級：IP67
整體重量：60g-72g
精度等級：0.5%FS
短路保護：永久
反極保護：無損害，但不工作
絕緣電阻：≥100MQ
環境溫度：-40~85℃、
絕緣強度：500VDC
整體材質：護管304不銹鋼、外殼304不銹鋼
抗震性能：20g（20--2000Hz）符合IEC60068-2-6標準
zui大功率：≤0.02Us(M) 注：Us 供電電壓
工作原理
溫度變送器是PT100傳感器在溫度影響下產生電阻效應，經專用處理單元轉換產生一個差動電壓信號，此信號經專用放大器，將量程相對應的信號轉化成標準模擬或數字信號。

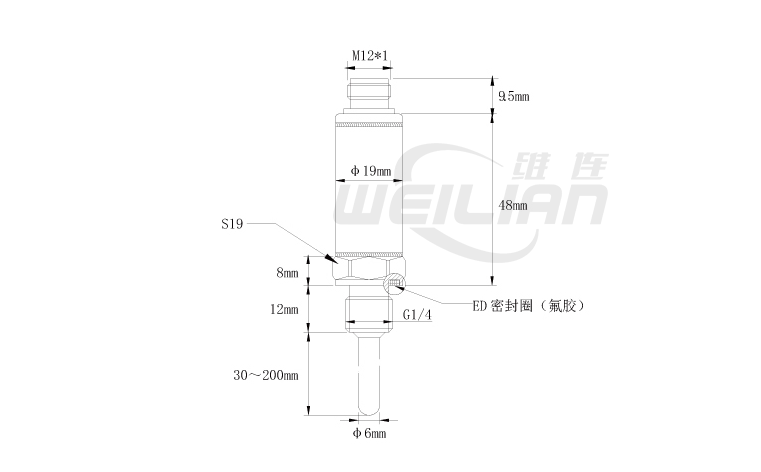

尺寸圖
