電纜和電纜接頭問答
電纜有哪些不同的元素？關于電纜組件和結構細節的基礎知識
導體
導體是由鋁或銅制成的載流元件，具有指定額定值的特定橫截面，電阻/公里在某些指定限制內??。
電絕緣（電介質）
在導體上提供絕緣以將它們彼此電隔離。使用的各種類型的絕緣材料有：PVC、XLPE（交聯聚乙烯）、橡膠等。
絕緣導體稱為芯線。一根電纜可能有一個或多個芯線。在多芯電纜中，芯線螺旋絞合在一起。
在雙芯、三芯和多芯電纜中，芯線以合適的捻距敷設在一起；zui外層為右手捻向，后續各層以相反的捻向鋪設。
內護套
帶有絞合線芯的電纜帶有通過擠壓或纏繞施加的內護套。
確保形狀盡可能為圓形。內護套的應用使其緊密貼合鋪設的芯線，并且應該可以在不損壞絕緣的情況下將其移除。
內護套的厚度在相關標準中指定，并基于鋪設芯材的計算直徑。
盔甲
將電線、條帶或膠帶螺旋地應用在電纜上，以保護電纜免受尖銳物體的穿透、擠壓力以及嚙齒動物或無聊昆蟲的損壞，稱為護甲。
在單芯電纜的情況下在絕緣層上施加鎧裝，在雙芯、三芯和多芯電纜的情況下施加在內護套上。
外護套
外護套/護套通常是在鋪設或鎧裝芯上的擠壓塑料覆蓋層。PVC是一種常見的護套材料。
外護套提供機械、熱、化學和環境保護。
外護套未分配電氣功能。外護套的顏色通常為黑色。
有哪些不同的電纜類型和類別？
電纜可根據以下分類組合分為多種類型：
●基于電壓額定值，如低壓、高壓、超高壓電纜等。
●基于導體材料，銅導體或鋁導體。
●基于絕緣材料，如聚氯乙烯絕緣、橡膠絕緣、交聯聚乙烯絕緣等。
●鎧裝或非鎧裝電纜
●根據護套材料，如PVC護套、橡膠護套、鉛護套、鋁護套等。
●根據核心數分為單核、二核、三核、三核半、四核、多核等。
●基于導體的橫截面。
●基于導體的類型，實心、絞線、扇形等。
從上面可以明顯看出，電纜的類型會因所涉及的各種因素而有很大差異。
為了便于識別和描述電纜類型，通常采用某種形式的類型名稱。
有了這些名稱，用幾句話就可以更容易地傳達正確類型的電纜。
另請閱讀： 電纜密封接頭的選擇指南
XLPE電纜與PVC電纜的比較
重要的區別在于絕緣材料的額外韌性，特別是能夠承受很高的溫度而不會因機械壓力而變形。
XLPE 更好的物理特性可以減少絕緣厚度，從而減少電纜的整體尺寸。
連續額定溫度從 70°C 增加到 90°C，電纜的短路額定溫度從 160°C 增加到 250°C。
一般來說，XLPE 絕緣電纜是工業用 PVC 電纜和公共供電系統紙絕緣電纜的競爭替代品。
什么是電纜屏蔽以及為什么需要它？
只有相電壓 > 1 kv 的電纜才需要電氣屏蔽，并實現以下功能。
●電場的電位分級和限制
●充放電電流的傳導
為了滿足這些功能，屏蔽通常包括導電層與金屬元素的組合。
電應力的大小和絕緣材料對局部放電的敏感程度決定了帶導電層的絕緣的屏蔽類型。
高于特定電壓時，為了將電場控制在絕緣層內，半導體屏蔽層被施加在導體和絕緣層上。
提供屏蔽以在電纜結構內實現對稱的介電場并在短路期間承載電流。通過這種方式，可以消除由與絕緣體相鄰的氣隙引起的任何放電。
聚乙烯和 EPR 的膨脹系數大約是銅或鋁的十倍，當導體處于zui高工作溫度 90°C 時，絕緣體和導體表面之間會形成足夠大的間隙使放電發生。
通過在導體上施加半導體層，可以消除導體彎曲時在導體周圍形成的放電點和任何其他點。
類似地，可以通過在絕緣層上使用屏蔽來消除由疊放鐵芯之間的氣隙引起的任何放電。
在 1960 年代初期，半導體膠帶應用于導體，但此后已被擠出層取代。
這具有提供更光滑表面的優點，并且當它填充導線之間的空隙時，在導體周圍形成圓形包絡。
通過減少單根導線周圍磁力線的集中度，導體周圍的電應力降低了 10% 到 15%。
半導體層與絕緣體相容并粘合，典型的標稱厚度為 0.7 毫米。
什么是 FRLS H 電纜？
阻燃低煙和低鹵素電纜具有改進的阻燃特性，排放的煙霧和有毒氣體更少。
特殊功能
●減少火焰?zhèn)鞑?br />
●低煙排放
●低酸性氣體產生
主要用于護套材料的 FRLS 化合物的配方需要特殊成分。
這些電纜可能具有 PVC 或 XLPE 絕緣層，但護套是基于 PVC 的，經過適當復合以滿足 FRLS H 要求。
遵循的一般包裝做法是什么？
電纜通常裝在木/鋼卷筒上。滾筒的法蘭上有一個箭頭，指示滾筒應滾動的方向。
如果滾筒向相反方向滾動，電纜將展開并變松。
所有桶的存放方式應在它們之間留出足夠的空間以便空氣流通。
在任何情況下，桶都不應“平放”，即法蘭水平放置。
用作導體的不同導體材料有哪些？
導體是由鋁或銅制成的載流元件，具有指定額定值的特定橫截面，電阻/公里在某些指定限制內??。
另請閱讀： 電纜屏蔽不應在現場設備處接地？
選擇特定類型導體的標準是什么？
導體選擇取決于各種參數，如 載流量、系統電壓、電壓降、靈活性、形狀和經濟性。
zui常用的金屬是 銅 和 鋁。
導體的電阻 (R) 與橫截面積成反比，由下式給出：
R = þ xl / A
在哪里
þ= 導體材料的電阻率。
l=導體長度。
A = 導體的橫截面積。
有哪些不同類型的導體？
導體分為不同的等級，導體的柔韌性隨著等級數的增加而增加。
這些如下：
1.固定安裝電纜：1 類和 2 類
2.靈活：第 5 類和第 6 類
實心導體（1 類）
導體由單根平紋或鍍錫退火銅線組成，其橫截面為圓形。
尺寸為 1.5 mm2 至 16 mm2 的實心鋁導體具有圓形橫截面。25 平方毫米及以上的尺寸可以是圓形或異形橫截面。
絞合圓形非壓實導體（第 2 類）
導體由普通或鍍錫退火銅或普通鋁制成。
導體中的導線數量不少于標準中規定的相應zui小數量。
絞合壓實圓形導體和異形導體（第 2 類）
導體由普通或鍍錫退火銅或普通鋁制成。
導體中的導線數量不少于標準中規定的相應zui小數量。
軟導體（第 5 類和第 6 類）
導體由普通或鍍錫退火銅組成。
任何導體中的導線直徑均不超過標準中給出的適當zui大值。
有哪些不同類型的絕緣材料？
列出電纜絕緣的重要特性。
什么是熱塑性和熱固性材料？
提供絕緣以將各個芯彼此電隔離。
應用的絕緣材料必須在指定的溫度范圍內充分發揮作用，其介電強度應足以承受電應力。
電纜絕緣應具有：
●高介電強度
●低介電常數
●良好的機械性能
●抗衰老
●耐高溫性
絕緣材料分為 熱塑性 或 熱固性。熱塑性材料在加熱時會失去形狀。盡管加熱，熱固性材料仍能保持其形狀。
使用的各種類型的絕緣材料有：PVC、XLPE、橡膠、浸漬紙等。
聚氯乙烯 (PVC)
聚氯乙烯（PVC 或乙烯基）是一種熱塑性塑料。PVC 化合物是額定電壓為 11000 伏或更低的電纜的標準絕緣材料和所有電纜的護套。
PVC復合物是PVC樹脂、增塑劑、填料、穩定劑、潤滑劑、顏料的混合物。每種成分的數量和類型決定了其特性。
廣泛的電氣、物理和化學特性是可能的。
PVC具有良好的電性能。它堅韌、耐火、耐濕、耐磨損。對臭氧、酸、堿、酒精和大多數溶劑的耐受性也足夠。
PVC 可以制成耐油和汽油。
PVC 的缺點是介電常數和損耗因數高。
增塑劑損失也會導致硬化和開裂。
交聯聚乙烯
交聯聚乙烯 (XLPE) 是一種 熱固性材料。它是通過將 PE（聚乙烯）與交聯劑（如有機過氧化物）復合而成的 。
聚乙烯分子“交聯”，形成相互連接的網絡。術語“固化”和“硫化”也用于“交聯”。
彈性體
彈性材料用于絕緣和護套。它們主要應用于產品必須特別靈活的地方。
如今，電纜行業可以使用多種彈性體。
這使得制造具有特定性能的化合物成為可能，例如耐磨性和耐油性、耐候性和耐熱性以及阻燃性，以及良好的整體電氣和機械特性。
近年來，經典的彈性材料天然橡膠的重要性有所下降。
取而代之的是，由乙烯和丙烯共聚生產的合成彈性體不斷在電纜工程中尋找新的應用領域。這種共聚物，通常被稱為 EPR。
橡膠是第一種用于電纜制造的絕緣材料，但已讓位于其他絕緣材料，如紙、PVC、XLPE 等。
橡膠仍然被認為是柔性電纜和需要非常小的彎曲直徑的電纜的首選絕緣材料。
紙
特定厚度和合適寬度的紙帶纏繞在導體周圍。組合絕緣層的厚度取決于電纜的額定電壓。紙絕緣芯使用大量浸漬非排水化合物干燥和浸漬。
導體/絕緣屏蔽的作用和使用的材料是什么？
導體/絕緣屏的作用
導體屏蔽層是一層 半導體 材料。半導體材料的導電性不足以成為導體，但不會抑制電壓。
它“平滑”了導體的表面不規則性。 導體屏蔽使絕緣內部的電壓相同。行業規范定義了導體屏蔽的性能。良好的絕緣屏蔽與絕緣一起擠壓成型。
該 絕緣屏蔽 由兩個部分組成。這些組件是擠壓（輔助）屏蔽和金屬（主要）屏蔽。
擠壓屏蔽由類似于導體屏蔽的半導體層組成。它使絕緣體外側的電壓相同。
初級屏蔽可由金屬帶、排擾線或同心中性 (CN) 線組成。將初級屏蔽接地會使絕緣接地的外部產生電壓。屏蔽的銅通常是裸露的，但也可能涂有鉛或錫。
一些初級屏蔽由排擾線和膠帶組成。鋁和鉛也可用作屏蔽。
同心中性線有兩個目的。它們用作絕緣屏蔽的金屬部件和中性回路電流的導體。它們的橫截面積必須確定大小以用作中性導體。
聚氯乙烯絕緣電纜
內導電層由具有高炭黑含量的PVC化合物組成。
對于外導電層，優選覆蓋導電膠帶。
PE 或 XLPE 絕緣電纜
由于對局部放電具有更高的敏感性，因此可靠的良好粘合間隙和與導電層的無空腔粘合具有zui重要的意義。
內導電層由高分子化合物組成，添加炭黑使其具有導電性。
并且外導電層由半導體化合物與半導體膠帶一起形成。
電纜接頭問題

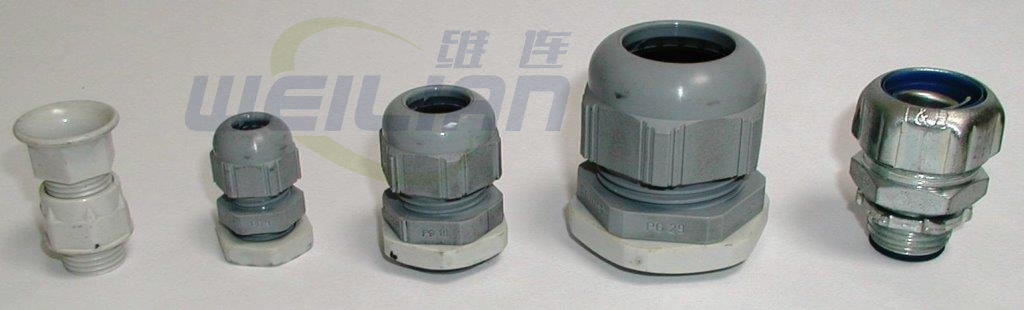

什么是電纜接頭？
一種設計用于允許電纜進入電氣設備的裝置，它提供密封、固定和耳塞、粘合、接地、絕緣、應變消除或所有這些的組合。
壓蓋應保持其安裝的外殼的整體完整性。
如何選擇電纜接頭？
應在以下幾點選擇接頭
1.電纜類型
2.壓蓋尺寸
3.應用的入口類型/螺紋規格
4.需要入口保護。
5.材料
什么類型的電纜以及如何使用壓蓋？
非鎧裝：非鎧裝電纜需要在壓蓋內進行外部密封，以提供入口保護和保持度。
裝甲：需要夾緊機構以機械和電氣方式終止裝甲的壓蓋。
壓蓋通常需要通過密封外護套來提供進入保護，并通過夾緊護套來保持。
接頭有哪些類型？
1.黃銅室內型壓蓋
2.黃銅戶外型壓蓋
3.黃銅收緊非鎧裝電纜接頭
4.黃銅防風雨壓蓋
5.PG 螺紋壓蓋：
6.工業型壓蓋
描述接頭的類型？
黃銅室內型壓蓋
圖
●該壓蓋適用于各種類型的電纜，無論是塑料、橡膠、金屬還是其他任何類型的電纜。
●應用：干燥室內，適用于所有類型的 SWA 電纜、塑料或橡膠護套電纜。
●黃銅室內密封套適用于單線鎧裝、塑料或橡膠護套電纜。建議與護罩一起使用以提供額外的進入保護。
●電纜類型：鋼絲鎧裝。
●Amour 夾緊：兩部分 Amour 鎖。
黃銅戶外型壓蓋
它采用令人驚嘆的高品質材料，可用于室外或室內應用，帶有各種類型的護套或非護套電纜。
●廣泛用于單線鎧裝的黃銅室內外壓蓋。
●塑料或橡膠護套電纜。端接和固定電纜鎧裝和外部密封夾電纜護套，從而確保機械強度和接地連續性。
●CW 黃銅壓蓋還提供整體接地設施。
●建議使用 PVC 護罩以提供額外的入口保護
應用：
a) 室外或室內，用于所有類型的 SWA 電纜、塑料或橡膠護套電纜。
b) zui適用于 SWA、橡膠塑料（彈性體）護套電纜。
c) 在干燥的室內條件下使用。
d) 無松動部件，安裝方便。
e) 節省時間和金錢。
●壓蓋尺寸：20 毫米至 75 毫米（S 和 L）
●配件：地球標簽、PVC 護罩、Neo prime 橡膠和 LSF 橡膠、PVC 墊圈、黃銅鎖緊螺母。
●電纜類型：鋼絲編織鎧裝。
●裝甲夾緊：三部分（帶鎖緊螺母）。
黃銅收緊非鎧裝電纜接頭
●鍍鎳或天然黃銅 A2 型電纜密封套用于各種非鎧裝或橡膠護套電纜。
●黃銅室內外電纜密封套適用于所有類型的非鎧裝電纜、塑料或橡膠護套電纜。
應用：
1.用于非鎧裝彈性和塑料絕緣電纜。
2.需要在電纜外護套上提供密封的室內和室外。
●尺寸 : 公制 – 20mm 至 75mm (S/L)
●配件：接地標簽、PVC 護罩、Neo prime 橡膠和 LSF 橡膠、PVC 墊圈、黃銅鎖緊螺母。
●電纜類型 : 非鎧裝
黃銅防風雨壓蓋
與其他類型的電纜密封套不同，這種類型的電纜密封套可精確用于單鎧裝各種類型的塑料或橡膠護套電纜。
一旦將密封套固定到所需的電線和電線組件上，這種類型的電纜密封套以其不間斷服務而聞名。
●適用于 SWA 或橡膠護套電纜。
●外密封夾住電纜的墊層，可在大多數氣候條件下使用。
●防風雨和防水。
●設計有單獨的裝甲鎖環。可提供整體接地裝置。
●壓蓋尺寸：20 毫米至 75 毫米（S 和 L）
應用
1.室外或室內，用于單層鎧裝、所有類型的 SWA 電纜、塑料或橡膠護套電纜。
2.E1W Gland 是一種防風雨防水電纜密封套
●電纜類型 : 鋼絲鎧裝
●裝甲夾緊：三部分裝甲鎖
●密封技術：壓縮位移式
●密封區域：內護套和外護套
PG 螺紋壓蓋：
鍍鎳 PG 螺紋電纜密封套是一種定制的螺紋密封套，可滿足各行業的需求。
除了圓頭 PG 螺紋電纜密封套外，還可根據客戶的規格提供六角形密封套或任何其他類似球形矩形或任何其他尺寸的 PG 螺紋電纜密封套。
工業電纜接頭
黃銅密封套適用于鋼絲編織鎧裝、塑料或橡膠護套電纜。
端接和固定電纜鎧裝和外部密封夾電纜護套，從而確保機械強度和接地連續性。
●建議使用 PVC 護罩以提供額外的入口保護
●電纜類型：鋼絲編織鎧裝
●裝甲夾緊：三部分（帶鎖緊螺母）
●密封技術：壓縮式。
●適用于鋼帶鎧裝、塑料或橡膠護套電纜的黃銅密封套。端接和固定電纜鎧裝和外部密封夾電纜護套，從而確保機械強度和接地連續性。
●建議使用 PVC 護罩以提供額外的入口保護
●電纜類型 : 鋼帶鎧裝
●裝甲夾緊：三部分（帶鎖緊螺母）
●密封技術：壓縮式。
單次壓縮和雙次壓縮有什么區別？
●雙壓蓋為進入或離開面板的重型鎧裝電纜提供額外支撐，而單壓蓋用于輕型鎧裝電纜。
●普通電纜接頭也稱為單壓電纜接頭。顧名思義，當您擰緊壓蓋時，僅在電纜鎧裝處的一處 [花邊（即）處進行夾緊或壓縮。水分和腐蝕性蒸汽有可能進入密封套，從而進入電纜。
●而在雙壓縮壓蓋中，壓縮發生在電纜鎧裝和內護套上。這有點像兩個密封。因此，濕氣或蒸汽進入的機會被zui小化。因此，這些密封套也稱為防風雨電纜密封套或防火電纜密封套。
●單壓縮和雙壓縮的基本區別在于單壓縮沒有錐體和錐體環。
電纜的機械支撐只是氯丁橡膠橡膠密封件，當您擰緊電纜時。
●在雙營壓蓋中，對電纜的機械支撐只有錐體和錐體環。當我們進行壓蓋時，電纜鎧裝位于錐體上，錐體環充當鎧裝鎖。
●根據區域分類使用單壓縮和雙壓縮腺體。那些隸屬于石油和天然氣行業的人，他們很容易理解區域分類。
●在碳?xì)浠衔锩黠@存在的區域 0 (IIC) 中使用雙壓縮壓蓋，因為雙壓縮壓蓋的火焰路徑比單壓縮壓蓋的情況要多得多。
●這背后的邏輯是，如果電機接線盒內發生任何爆炸，火焰應該無法通過電纜密封套出來以防止火災危險，但在不存在碳?xì)浠衔锏那闆r下，即沒有火災危險使用 (IIA/IIB) 單壓蓋。
●它與機械強度無關。即使在 IIC 區域中使用的照明設備中，也使用雙壓縮壓蓋。
雙壓縮壓蓋由哪些部分組成？
雙壓縮壓蓋的零件 –
●接頭
●壓蓋本體 螺母
●錐體
●錐環
●氯丁橡膠密封
●橡膠墊圈
●檢查螺母
單壓縮壓蓋由哪些部分組成？
單個 Comp 部件
●接頭
●壓蓋本體 螺母
●氯丁橡膠密封
●橡膠墊圈
●檢查螺母
●平墊圈
